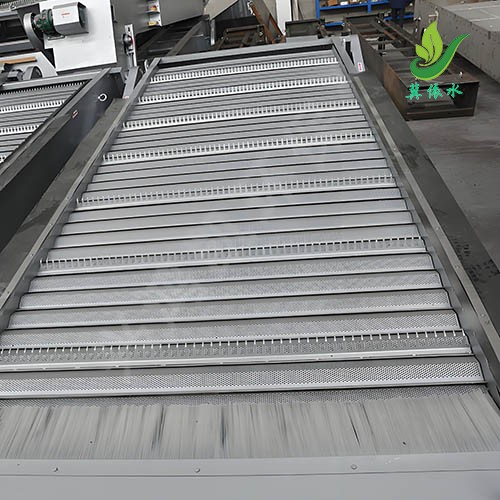

明确机械格栅清污机运行电流多少算正常，是保障水工金属结构稳定运行的基础。设备额定电流通常设定为电机铭牌值的80%至90%，实际工况中需结合栅渣密度、水流速度与传动阻力综合判定。以某市政泵站改造为例，该批次设备采购价落在5.8-32万元/台区间，电流阈值随功率配置呈线性分布。电流波动超过基准值15%即提示机械或电气环节存在异常，需立即核查。
基础参数对照与负载特征
不同规格设备的电流阈值存在差异，以下为常见型号的运行参数对比：
| 设备型号 | 额定功率(kW) | 额定电流(A) | 正常运行区间(A) | 报警阈值(A) |
|---|---|---|---|---|
| 回转式格栅(BGS-1.5) | 3.0 | 6.8 | 5.5~6.5 | 7.8 |
| 阶梯式格栅(GCS-2.0) | 4.5 | 10.2 | 8.5~9.8 | 11.7 |
| 齿耙清污机(QG-2.5) | 5.5 | 12.5 | 10.0~11.8 | 14.4 |
| 参数依据SL 382-2007《水利水电工程清污机型式・基本参数・技术条件》第4.3条确定。设备在空载时电流应平稳，带载后随栅格拦截量增加而上升。若电流持续逼近上限，说明传动链负荷过重或栅距堵塞。 |
加工喷涂与安装验收对电流的约束
设备制造阶段的工序质量直接决定后期运行电流。链条加工采用GB/T 8350-2008《输送链、附件和链轮》规范，节距误差控制在±0.5mm内，可避免运行时的周期性跳闸。主体钢结构焊接执行SL 36-2016《水工金属结构焊接通用技术条件》，焊后实施去应力退火，焊缝经GB/T 11345-2023超声检测评定为Ⅱ级，减少因局部变形导致的卡阻。驱动轴装配需遵循GB/T 19804-2017《焊接结构的一般尺寸公差和形位公差》要求，同轴度偏差限制在0.3mm以内，偏心运转会直接引起电流周期性波动。防腐喷涂按SL 105-2025《水工金属结构防腐蚀规范》施工，表面预处理符合GB/T 8923.1-2011标准，采用喷砂除锈达到Sa2.5级，涂层干膜厚度不低于250μm。漆面平整度提升能有效降低水体附着力，使运行电流维持在设计下限。现场安装阶段严格参照T/CWEC 29-2021《水利水电工程清污机制造安装及验收规范》第6.4条进行轨道水平度校正，全站仪测量偏差不得超过2mm/m。验收环节按SL 582-2012《水工金属结构制造安装质量检验通则》执行联合试运转，连续加载运行4小时后记录各相电流，形成原始档案供后续比对。
现场卡阻案例与标准条款应对
某河道整治项目中，一台阶梯式清污机在汛期出现电流骤升并触发过载保护。排查发现栅槽底部沉积泥沙，导致齿耙刮板与底板间隙缩小至3mm，远低于设计要求。依据NB/T 11320‑2023《水电工程清污机设计规范》第7.2.3条“清污机构与导轨间隙应不小于设计值的80%且不得小于5mm”的规定，施工方安排停机清淤，重新调整底梁标高，将间隙恢复至6mm。整改后空载电流回落至8.2A，满载运行区间稳定在9.0A左右，未再出现跳闸现象。该案例表明，机械格栅清污机运行电流多少算正常并非固定数值，而是随安装精度与介质变化动态调整的过程。
运行监测与数据记录
日常巡检需结合T/ZS 0156.3‑2020《排水设施长效运维管理规范 第3部分：运行操作》要求，建立电流台账。操作人员应在开机前核对电气柜参数，运行中每两小时记录一次三相电流平衡度。明确机械格栅清污机运行电流多少算正常，依赖连续的数据比对而非单次读数。若A相与C相差值超过5%，需检查接线端子紧固情况。设备长期处于高水位环境时，防护等级应符合NB/T 10790‑2021《水处理设备 技术条件》IP68要求，防止进水引发*缘下降导致漏电流升高。变频器调试阶段应锁定加减速时间参数，陡变启动易造成启动电流冲击，延长软启时间可使峰值电流平缓过渡。水质浊度升高时，栅网过流面积减小，电流随之抬升，此时应同步监测电机外壳温度，确保温升不超过*缘等级限值。
实用建议
- 进场设备需核对出厂试验报告中的空载与负载曲线，实测电流偏离曲线超过10%时应退回厂家复核传动部件配合间隙。
- 汛期前开展满负荷试运行，连续记录48小时电流数据，绘制趋势图，提前识别轴承温升或链条拉伸导致的隐性负荷增加。
- 控制室配电柜宜配置带历史数据存储功能的智能电表，设定三级预警阈值（绿区正常运行、黄区注意观察、红区停机检修），避免人工抄表遗漏异常波动。
