泵站清污机控制系统升级PLC：远程监控怎么实现？

在泵站自动化改造中，清污机控制引入PLC并实现远程监控已成为主流趋势。传统清污机多采用继电器硬接线，无法实现故障远程报警、数据实时上传和远程干预，运维人员需频繁到场启停与巡检。本文以“PLC+工业智能网关+云平台”为主线，系统阐述清污机远程监控的实现方式、关键设备选型、通信方案及实施步骤，为水利工程及泵站运维人员提供完整的技术参考。

一、为什么清污机需要升级PLC远程监控？

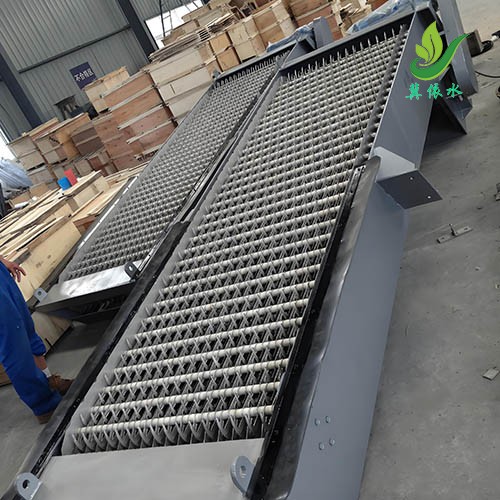

目前大量老旧泵站的回转式、抓斗式清污机仍采用继电器/接触器为主的直接控制回路。这类系统控制线路复杂、继电器触点容易氧化烧蚀，且不具备远程通信能力。随着水处理行业自动化水平的大幅提升，利用PLC改造清污机原继电控制系统，实现自动控制和远程监控已成为明确的发展方向。具体来说，原有模式存在以下突出**：

依赖人工现场启停清污机运行依赖人工控制，雨天、夜间或偏远泵站需人员频繁往返启停，运维响应滞后，人效低下。

故障难以及时发现过载、卡阻、耙齿断裂等故障发生时无法主动上报，往往导致严重堵塞或设备损坏后方才察觉。

运行数据缺失对清污机电流、电压、启停次数、运行时长等参数缺乏记录，无法开展设备效率分析与故障预判。

成本居高不下某水务集团管理120个泵站分布在300公里范围内，运维人员每天奔波在路上，偏远站点往返一趟需6-8小时，车辆费用及人力成本巨大。

升级目标： 在清污机本地加装PLC控制器，通过工业智能网关将运行数据上传至云平台，运维人员在电脑Web端或手机APP上即可实时查看清污机运行状态、远程启停设备、接收故障报警并执行远程程序调试，**实现“让技术代替脚步”。

二、四层架构：远程监控如何搭建？

一套成熟的泵站清污机远程监控系统通常采用“端-边-管-云-用”的五层或“感知层-网络层-平台层-应用层”四层结合架构。从设备现场到用户终端，每个环节承担明确任务。

1. 感知层（数据采集与执行）

清污机设备本体需要加装各类传感器和控制器，作为整个监控系统的“触角”和“手脚”：

• PLC控制器： 如西门子S7-1200/S7-1500、汇川、台达等主流PLC。PLC接收液位计、电流互感器、限位开关等信号，按照预设逻辑控制清污机的运行、停止和正反转。清污机控制系统升级时，通常保留原有按钮柜，PLC作为协调核心，通过I/O模块与各执行单元连接。

• 传感检测器件： 包括清污机电流/电压互感器、机旁限位开关（耙斗上升/下降）、栅前栅后液位差计（用于判断堵塞程度）、减速机温度传感器等。闸前闸后液位差超过设定值时，系统可自动触发清污机启动除污。

• 现场HMI/触摸屏： 可就地显示电压、电流、累计运行时间、故障状态等，满足运维人员在泵房本地查看的需要。

2. 网络传输层（数据上云通道）

PLC的数据需要安全、稳定地传至云端，网络传输层是关键“桥梁”。

• 工业智能网关： 使用PLC智能网关（如物通博联、御控、鲁邦通等**）连接PLC的网口或串口。网关内置多种工业协议（Modbus TCP/RTU、西门子S7、三菱MELSEC等），无需修改PLC程序即可完成协议解析与数据采集。

• 通信方式： 偏远或无光纤的泵站通常选用4G/5G网络（插入SIM卡），具备施工量小、覆盖广泛的优势；有条件的地方可以使用有线以太网或光纤专线。对于信号不佳的地下泵房，也可采用4G天线引至地面补强。同时部分网关支持WiFi或LoRa备用通信链路，保障信号冗余。

• 数据加密与VPN： 为了远程安全，传输过程采用AES-256加密、VPN虚拟专网通道或MQTT over TLS等方案，防止非法入侵和数据篡改。

3. 平台层（云端大脑）

所有泵站清污机的数据汇聚到云端工业物联网平台。平台具备数据存储、协议解析、边缘计算、可视化展示与多站点集成管理等核心能力。主要功能包括：

• 设备管理——统一接入清污机、水泵、闸门等各类机电设备；

• 数据清洗与存储——将PLC采集的原始数据进行清洗、压缩和**化存储；

• 组态画面展示——通过拖拉式组态设计模拟清污机工作流程图，实时显示运行态；

• 告警规则引擎——设置电流越限、液位差阈值、设备离线等告警条件，自动推送通知。

4. 应用层（用户终端交互）

使用者通过PC浏览器、手机APP或微信小程序登录云平台，进行远程监控与调度：

• 远程启停与控制： 管理人员在任何地点打开手机或电脑，即可一键远程启动清污机、设置运行时长或切换手动/自动模式。

• 实时数据看板： 显示清污机电流、电压、运行状态、累计工时、故障码等，形成设备健康度卡片；同时支持对多站点进行分区管理，一张屏幕掌握全部泵站清污运行情况。

• 报警推送与工单： 当数据超限或设备故障时，平台自动发送微信、短信、APP消息通知运维人员。同时支持生成维修工单，并记录闭环处置过程。

三、典型实现步骤：从硬件到云端的完整操作流程

1. 清污机电气系统改造： 拆除原继电器控制回路或在其基础上增加PLC控制柜。按照清污机工艺流程（启动回转/抓斗提升/卸污/复位）编写PLC梯形图程序或SCL语言程序，实现自动、手动和远程三种模式切换。I/O点数根据清污机类型（回转式需变频器控制、抓斗式需液压阀组等）统计，通常介于几十到上百点之间。程序需设置过载保护、限位互锁、安全停机等逻辑。

2. 安装PLC与连接传感系统： 在泵房电控柜内固定PLC模块，铺设信号线连接栅前栅后液位计、限位开关、电机电流变送器等。确保PLC能稳定读入各点位信号，并通过输出继电器控制清污机接触器。

3. 部署工业智能网关： 将网关与PLC通过以太网线（RJ45）或RS485串口相连，插入4G SIM卡（或连接现有企业内网）。配置网关参数，规定PLC的IP地址、端口、寄存器地址表及采集周期（一般设置为1-5秒）。验证网关与PLC之间是否正常通信。

4. 配置云平台与组态画面： 登录物联网云平台，添加网关设备并绑定SIM卡，定义采集变量：电流、电压、启停状态、累计运行时间、液位差、故障代码等。利用平台内置的组态工具绘制清污机工艺流程图，将变量与动画关联。设置报警规则，例如清污机电流超过额定值1.2倍持续5秒即触发短信报警。

5. 测试与联调： 现场模拟超时运行、过载、液位差超标等场景，确认远程监控端能够实时刷新数据并正确推送报警。完成远程启停操作测试，确保从手机APP下发“启动”指令后，PLC输出继电触点正常吸合。在断网恢复场景下验证网关本地缓存与数据续传功能。

6. 上线运行与培训： 系统稳定运行后，对泵站管理人员进行APP和Web端基础操作培训。建立巡检工单制度，定期检查PLC和网关的运行情况。

四、两大主流通信方案对比

根据泵站实际环境与网络条件，PLC远程监控主要采用以下两种方案。

五、清污机PLC远程监控的核心功能

远程启停与自动运行管理人员通过手机APP远程启动/停止清污机；也可设定“定时运行”或根据栅前栅后液位差自动启动，**实现无人干预。

实时数据监测平台实时展示清污机电流、电压、功率、运行状态、累计运行时间、液位差等，并生成历史趋势曲线，为故障预判提供依据。

故障报警与定位发生过载、缺相、电机过热、限位开关失灵时，平台自动推送报警信息（微信/短信/APP）。报警内容具体至哪一台清污机、何种故障，大幅缩短排查时间。

远程调试与程序升级工程师无需出差即可通过网关的远程维护通道对PLC进行程序上下载、在线监视和故障诊断，较大提高售后服务效率。

数据分析与报表自动统计清污机每日运行时长、每月启停频次、电能消耗等，生成报表，辅助运维决策与管理考核。

多站点集中管控通过一个云平台账户同时监控多个泵站的多台清污机，总览“站点分布地图+设备卡片”式视图，实现集团级统一调度。

六、实际效益：人工减少60%，响应效率倍数提升

投入产出分析： 传统巡检模式下，20个泵站的清污机运维需要4-6名轮班人员，且遇到夜间异常时值班人员需驱车前往。完成PLC远程监控改造后，大部分站点只需1-2名运营人员在调度中间进行常态化监视，可将运维人力成本降低60%以上，车辆使用费和差旅开支减少70%。同时故障发现到响应的平均时间从2小时压缩至10-15分钟，污水外溢和设备损坏风险显著下降。实现“无人值班、少人值守”的目标。

以南水北调韩庄泵站等大型调水泵站为例，移动抓斗式清污机采用分布式PLC控制与远程/现地/自动多种控制方式相结合的设计，有效降低了设备故障率和维修养护复杂性，提升了复杂环境下清污效率。现代清污机越来越多的标配远程监控接口，成为智慧泵站不可缺失的一环。

七、选型建议与注意事项

• PLC选型： 小型泵站可选用性价比型PLC（如汇川、台达），大型泵站建议采用西门子S7-1200/S7-1500或具备冗余设计的系列。需提前统计I/O点数并预留15-20%扩展余量。清污机控制以开关量为主，配置少量模拟量通道。

• 网关选择： 选用工业级PLC智能网关，需支持PLC**对应协议、至少具备一个以太网口和一个RS485接口，并支持4G**通。优先考虑具备断点续传、边缘计算（阈值本地判断）和VPN功能的产品，确保断电和网络波动时数据不丢失。

• 防护与环境： 泵站环境潮湿且可能存在腐蚀性气体，网关和控制箱建议采用IP65及以上防护等级，内置防雷模块和宽温设计（-20℃~70℃）。

• 网络安全： 不得将PLC控制端口直接暴露于公网，务*采用VPN或云端安全隧道。使用强密码、定期更新固件，限制可访问控制指令的IP或设备ID白名单。

结语： 泵站清污机采用“PLC+工业智能网关+云平台”实现远程监控，不仅是老旧泵站自动化改造的核心环节，也是水利行业推进智慧水务、响应无人少人值守号召的重要路径。无论是回转式还是抓斗式清污机，通过上述方案可以快速构建数据可看、设备可控、故障可预警的智能化运维体系。水务集团、排灌管理部门及水利工程总包单位均能从中获得显著的管理提升与节能降本效益。如需具体产品选型和报价，建议向具有水利自动化集成经验的厂家获取详细技术方案。
