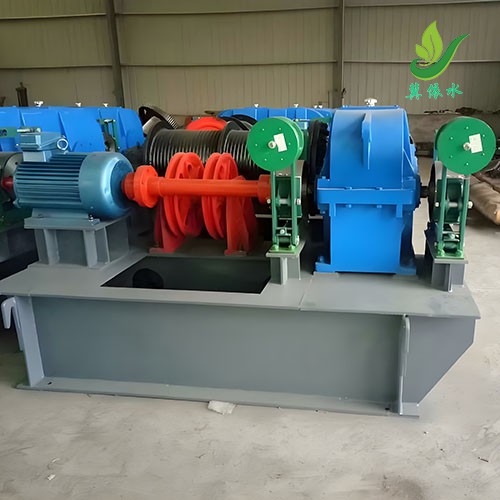

卷扬式启闭机QPQ

本系列启闭机可分为单吊点和双吊点两种，启门力QPQ5T~250T供用户选用。QPQ系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。卷扬启闭机QPQ型用途：广泛用于各种水利、水电工程。可对平面滑动、平面定轮及水泥闸门进行开启和关闭。可减少设备投资。卷扬启闭机QPQ型特点:1、机型结构紧凑，承载能

价格：
1025元/台
起订量：
1套起批
材质：
碳钢
类型：
卷扬式启闭机
用途：
泵站,污水处理,水电站,自来水厂,水库,给排水工程
发货地：
河北邢台新河

在线咨询报价电话：16633951388

产品介绍

本系列启闭机可分为单吊点和双吊点两种，启门力QPQ5T~250T供用户选用。QPQ系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。

一、卷扬启闭机QPQ型用途：

广泛用于各种水利、水电工程。可对平面滑动、平面定轮及水泥闸门进行开启和关闭。可减少设备投资。

卷扬启闭机QPQ型用途及特点

二、卷扬启闭机QPQ型特点:

机型结构紧凑，承载能力大，运行平稳可靠，安装维修简便。
该机型出厂配有上、下限位装置或机械式高度指示装置，机械式荷载控制装置和内置式手摇机构(400KN以下)，另外可按用户要求配置电子荷重指示和开度指示，实现现场和远程控制。
启闭机不能做斜吊运行
启闭机的钢丝绳采用6w(19)型，公称抗拉强度1550-1700N/mm
启闭机设有上下行程限位开关作*限保护运行。启闭机的吊点**距应按参数中规定的范围内选择正确数值
启闭机械强度按轻型工作级别计算，电动机按周期运行:若工作级别需提高，用户应提出，然后更换启闭机制造图样种类，制造并供货。

三、卷扬启闭机QPQ型分类:

从启吊方式分为:单吊点和双吊点，双吊点配有中间联接轴。
从驱动方式分:630KN以下为集中驱动，630KN以上为双驱动。

四、卷扬启闭机QPQ型订货说明:

请详细注明型号、规格、工作扬程、安装高度。订购双吊点时还需要注明吊点距。吊点距大于6米时需要增加中间轴支座。
钢丝绳随机供应,常规每单机供40m。
闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定
启闭机启门高度:用户应提供参数值或给出闸门销轴**至启闭机底座距离，有拉杆时则销轴**应为*高位置一节的上轴孔**

技术参数

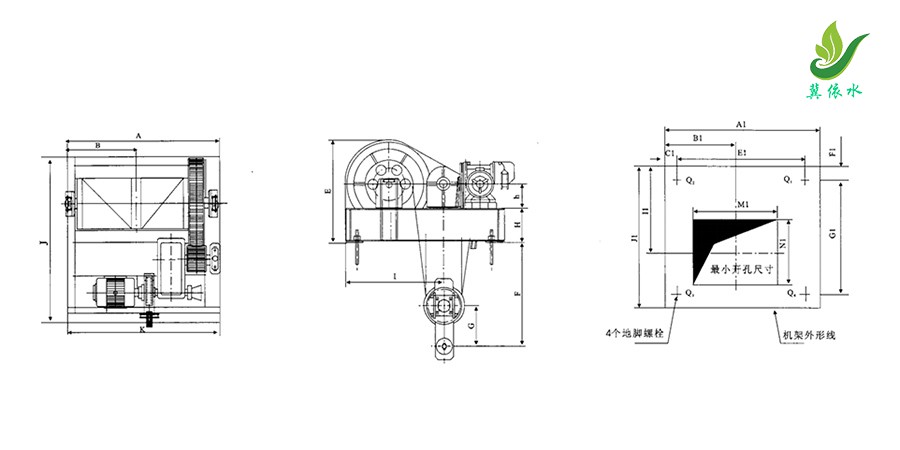

单吊点卷扬启闭机QPQ结构图及基础布置图

单吊点卷扬启闭机QPQ结构图及基础布置图

卷扬式启闭机QPQ系列技术特性表

类别		单吊点
类别		单独驱动
启闭式型号		QPQ-50	QPQ-80	QPQ-125	QPQ-160	QPQ-250	QPQ-400	QPQ-630	QPQ-800	QPQ-1000
启门力(KN)		50	80	125	160	250	400	630	800	1000
启门高度(m)	H1	8	8	8	8	9	9	10	10	11
启门高度(m)	H2	13	13	13	13	13	13	16	16	16
启门速度(m/min)		2.28	2.27	2.25	2.3	2.2	1.35	1.23	1.48	1.4
滑轮组倍率		2	2	2	2	2	4	6	6	6
钢丝绳型号GB1102-74		6×19-11-1700-光-右交	6×37-13-1700-光-右交	6×19-17-1700-光-右交	6×19-20-1700-光-右交	6×37-24.5-1700-光-右交	6×19-21.5-1700-光-右交	6×19-21.5-1800-光-右交	6×19-26-1700-光-右交	6×19-28-1700-光-右交
电动机	型号	YZ132M1-6	YZ132M2-6	YZ160M1-6	YZ160M2-6	YZ160L-6	YZ180L-8	YZ200L-8	YZ225M-8	YZ250M1-8
	功率KW	2.5	3.7	5.5	7.5	11	11	15	26	30
	转速(rpm)	920	912	933	948	953	694	710	701	694
减速器	型号	Z2-25	Z2-25	Z2-35	Z2-35	Z2-42.5	Z2-50	Z2-50	Z2-50	Z2-50
减速器	传动比	41.34	41.34	50.94	50.94	50.94	50.94	41.34	50.94	50.94
制动器	型号	TJ2-200	TJ2-200	TJ2-200	TJ2-300/200	TJ2-300	TJ2-300	TJ2-300	TJ2-300	TJ2-300
制动器	制动力矩N·m	160	160	160	240	500	500	500	500	500
开式齿轮速比		4.6	4.61	5.1	5.1	5.1	4.75	4.4	3.9	5.06
滚筒直径(mm)		250	300	400	400	400	600	600	800	800
类别		单吊点				双吊点
类别		单独驱动				集中驱动驱动
启闭式型号		QPQ-1250	QPQ-1600	QPQ-2000	QPQ-2500	QPQ-2×50	QPQ-2×80	QPQ-2×125	QPQ-2×160	QPQ-2×250
启门力(KN)		1250	1600	2000	2500	2×50	2×80	2×125	2×160	2×250
启门高度(m)	H1	12	13	14	15	8	8	8	8	9
启门高度(m)	H2					13	13	13	13	13
启门速度(m/min)		1.19	1.41	1.14	1.14	2.27	2.34	2.3	2.26	1.68
吊点**距(m)						1.8~6	1.8~6.5	1.8~7	2.1~7.5	2.5~8
滑轮组倍率		6	6	8	8	2	2	2	2	2
钢丝绳型号GB1102-74		6×37-32.5-1700-光-右交	6×19-37-1550-光-右交	6×19-37-1550-光-右交	6×19-43-1550-光-右交	6×19-11-1700-光-右交	6×37-13-1700-光-右交	6×19-17-1700-光-右交	6×19-20-1700-光-右交	6×37-24-1700-光-右交
电动机	型号	YZ250M1-8	YZR280M-10	YZR280M-10	YZR315S-10	YZ132M2-6	YZ160M2-6	YZ160L-6	YZ160L-6	YZ220L-8
	功率KW	30	45	45	55	4	7.5	11	13	18.5
	转速(rpm)	694	560	560	580	912	948	953	936	697
减速器	型号	Z2-50	Z2-65	Z2-65	Z2-65	Z2-25	Z2-25	Z2-35	Z2-35	Z2-42.5
减速器	传动比	50.94	50.94	50.94	50.94	41.34	41.34	50.94	50.94	50.94
制动器	型号	TJ2-300	TJ2-300	TJ2-300	TJ2-300	TJ2-200	TJ2-200	TJ2-200	TJ2-300/200	TJ2-300
制动器	制动力矩N·m	500	2×500	2×500	2×500	160	160	160	240	500
开式齿轮速比		5.38	4.5	4.77	5.11	4.6	4.61	5.1	5.1	5.1
滚筒直径(mm)		900	1100	1200	1300	250	300	400	400	400
类别		双吊点
类别		集中驱动单独驱动	单独驱动
启闭式型号		QPQ-2×400	QPQ-2×630	QPQ-2×800	QPQ-2×1000	QPQ-2×630	QPQ-2×800	QPQ-2×1000	QPQ-2×1250	QPQ-2×1600
启门力(KN)		2×400	2×630	2×800	2×1000	2×630	2×800	2×1000	2×1250	2×1600
启门高度(m)	H₁	9	10	10	11	10	10	11	12	13
启门高度(m)	H₂	13	16	16	16	16	16	16
启门速度(m/min)		1.39	1.23	1.48	1.4	1.23	1.48	1.4	1.19	1.41
吊点**距(m)		3.1~8	4~11	4.1~12	4.4~12.5	4~11	4.1~12	4.4~12.5	4.7~13	5.2~13.5
滑轮组倍率		4	6	6	6	6	6	6	6	6
钢丝绳型号GB1102-74		6×19-21.5-1700-光-右交	6×19-21.5-1700-光-右交	6×19-26-1700-光-右交	6×19-28-1700-光-右交	6×19-21.5-1700-光-右交	6×19-26-1700-光-右交	6×19-28-1700-光-右交	6×37-32.5-1700-光-右交	6×19-37-1550-光-右交
电动机	型号	YZ225M-8	YZ200L-8	YZ225M-8	YZ250M-8	YZ200L-8	YZ225M-8	YZ250M-8	YZ250M-8	YZR280M-10
	功率KW	22	2×15	2×26	2×30	2×15	2×26	2×30	2×30	2×45
	转速(rpm)	712	710	701	694	710	701	694	694	560
减速器	型号	Z2-50	Z2-50	Z2-50	Z2-50	Z2-50	Z2-50	Z2-50	Z2-50	Z2-65
减速器	传动比	50.94	41.34	50.94	41.34	41.34	50.94	41.34	50.94	50.94
制动器	型号	TJ2-300	TJ2-300	TJ2-300	TJ2-300	TJ2-300	TJ2-300	TJ2-300	TJ2-300	TJ2-300
制动器	制动力矩N·m	500	2×500	2×500	2×500	2×500	2×500	2×500	2×500	4×500
开式齿轮速比		4.75	4.4	3.9	5.06	4.4	3.9	5.06	5.38	4.4
滚筒直径(mm)		600	600	800	800	600	800	800	900	1100
类别		双吊点
类别		单独驱动
启闭式型号		QPQ-2×2000				QPQ-2×2500
启门力(KN)		2×2000				2×2500
启门高度(m)	H₁	14				15
启门高度(m)	H₂
启门速度(m/min)		1.14				1.14
吊点**距(m)		5.7~14				6.1~14.5
滑轮组倍率		8				8
钢丝绳型号GB1102-74		6×19-37-1550-光-右交				6×19-43-1550-光-右交
电动机	型号	YZR280M-10				YZR315S-10
	功率KW	2×45				2×55
	转速(rpm)	560				580
减速器	型号	Z2-65				Z2-65
减速器	传动比	50.94				50.94
制动器	型号	TJ2-300				TJ2-300
制动器	制动力矩N·m	4×500				4×500
开式齿轮速比		4.77				5.11
滚筒直径(mm)		1200				1300
卷扬启闭机QPQ型安装尺寸参数
卷扬启闭机QPQ型安装尺寸参数
尺寸(mm)型号	QPQ-50	QPQ-80	QPQ-125	QPQ-160	QPQ-250	QPQ-2×50	QPQ-2×80	QPQ-2×125	QPQ-2×160	QPQ-2×250
A	989	1132	1258	1308	1486	989	1132	1258	1308	1486
B	465	535.5	594	617	696	465	535.5	594	617	696
E	810	845	970	1070	1265	810	845	970	1070	1265
F	950	1000	1000	1200	1200	950	1000	1000	1200	1200
G	290	310	350	380	460	290	310	350	380	460
H	250	275	300	350	400	250	275	300	350	400
h	180	180	225	250	280	180	180	225	250	280
i	712	740	884	990	1090	712	740	884	990	1090
J	1473	1473	1743	1772	2037	1473	1473	1743	1772	2037
K	1220	1220	1340	1538	1766	1220	1220	1340	1538	1766
A₁	989	1132	1258	1308	1486	989	1132	1258	1308	1486
B₁	465	536	594	617	696	465	536	594	617	696
C₁	110	125	140	125	130	110	125	140	125	130
E₁	769	882	978	1258	1226	769	882	978	1258	1226
F₁	25	30	30	30	35	25	30	30	30	35
G₁	1155	1180	1455	1414	1825	1155	1180	1455	1414	1825
I₁	712	740	884	990	1090	712	740	884	990	1090
J₁	1205	1240	1515	1674	1895	1205	1240	1515	1674	1895
M₁	620	700	860	890	950	620	700	860	890	950
N₁	500	550	650	700	800	500	550	650	700	800
Q₁(KN)	11.23	17.3	28.2	36.5	57.8	11.23	17.3	28.2	36.5	57.8
Q₂(KN)	12.79	19.46	33.8	39.2	65.8	12.79	19.46	33.8	39.2	65.8
Q₃(KN)	17.86	28.17	46.31	58.5	85.9	17.86	28.17	46.31	58.5	85.9
Q₄(KN)	15.6	24.83	40.7	52.8	74.28	15.6	24.83	40.7	52.8	74.28
地脚螺栓	4-M20×400	4-M20×400	4-M24×500	4-M24×500	4-M24×500	8-M20×400	8-M20×400	8-M24×500	8-M24×500	8-M24×500
