钢制拍门

一、产品概述：钢制材质的核心定位

钢制拍门是一种依托流体压力与门体自重实现自动启闭的止回装置，核心由钢制底座、阀板、密封组件构成，安装于排水管道尾端，可有效防止外水倒灌。

相较于铸铁拍门（笨重易锈蚀）、塑料拍门（不耐高压高温），钢制拍门凭借高强度耐高压（公称压力 0.6-1.6MPa）、耐宽温（-30℃-100℃）、可焊接 / 法兰双安装的特性，成为高压泵站、工业排水、北方低温防洪等严苛场景的优选，广泛适配水利、市政、环保、工业等领域的流体控制需求。

二、核心优势：钢制材质的差异化价值

1. 高强度耐高压，适配严苛工况

• 主体采用 Q235 碳钢或 304 不锈钢（可选），结构强度高，公称压力覆盖0.6-1.6MPa，可承受高压水流冲击，避免门体变形，适配大型泵站、工业高压排水管道。

• 耐宽温范围广（-30℃-100℃），北方冬季低温不脆裂，工业高温排水（如电厂、化工废水）场景下稳定运行，无需频繁更换。

2. 密封可靠，低维护成本

• 密封圈采用丁腈橡胶（NBR，适配普通水）或三元乙丙橡胶（EPDM，适配弱腐蚀介质），密封面与阀板**贴合，有效降低渗漏风险，长期使用无需频繁调整。

• 钢制结构抗老化、耐磨损，正常工况下使用寿命可达15-20 年，每年仅需 1 次防腐维护，相比铸铁拍门减少 50% 维护频次。

3. 安装灵活，适配多场景

• 支持两种安装方式：法兰连接（适配常规管道）、焊接连接（钢制门体可直接与钢管焊接，密封性更强，适合高压管道），现场适配性强。

• 门体设计轻量化（相对铸铁），安装时无需大型吊装设备，降低施工成本。

4. 自动启闭，无需额外动力

• 启闭动力完全来自 “管道内水压（开启）+ 门体自重（关闭）”，无需人工、电力或液压控制，节省能耗与人力成本，提升设备运行可靠性。

三、结构组成与工作原理

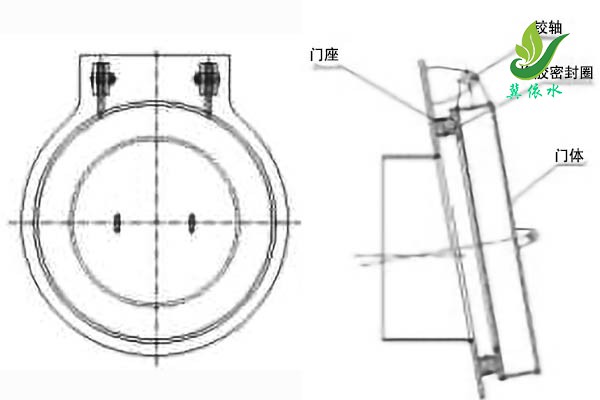

1. 核心结构（四大组件）

2. 工作原理（自动止回逻辑）

• 开启状态：当管道内（拍门内侧）水压大于外侧水压时，水压推动阀板绕铰链旋转，自动开启，水流沿预设方向顺畅通过，开启角度可达 80° 以上，水流阻力小。

• 关闭状态：当内侧水压小于或等于外侧水压时，阀板在自重与外侧水压共同作用下自动闭合，密封圈紧密贴合底座，阻止水流倒流，避免管道或泵站设备损坏。

四、安装指导：规范流程与注意事项

1. 安装前准备（3 步）

1. 核对产品：确认拍门型号、尺寸（如公称直径、法兰规格）与设计图纸一致，检查阀板、密封圈是否完好，无变形或破损。

2. 场地准备：清理安装区域杂物，确保底座安装面平整；若为法兰连接，提前检查管道法兰的螺栓孔位置、孔径与拍门底座匹配；若为焊接连接，准备焊接设备与防腐材料。

3. 工具与辅料：准备扳手、水平仪、混凝土（二次浇灌用）、防腐漆（后期维护用）等。

2. 安装步骤（4 步核心流程）

1. 定位固定：将拍门底座与预埋螺栓连接（或与管道法兰对接），用水平仪调整底座水平度，确保拍门平面与竖直面成 5°-10° 倾角（倾角过小易导致关闭不及时，过大则增加开启阻力），调整后紧固螺栓。

2. 焊接（仅焊接安装方式）：若为钢管直接连接，将底座与钢管焊接，焊接高度≥6mm，确保焊缝无气孔、夹渣，焊接后清理焊渣，涂刷防锈漆。

3. 调试检查：拉动阀板顶部吊耳，测试启闭灵活性，确保阀板旋转无卡顿；开启管道水源，观察拍门开启是否顺畅，关闭时是否渗漏，如有卡顿或渗漏，调整底座倾角或更换密封圈。

4. 二次浇灌：用 C30 混凝土浇灌底座与土建接触面的缝隙，确保底座固定牢固，防止后期位移，混凝土养护 7 天后方可投入使用。

3. 后期维护（2 项关键要点）

1. 防腐处理：每年进行 1 次防腐维护，碳钢材质建议涂刷环氧富锌防腐漆（2 遍），不锈钢材质可仅清理表面污渍，避免锈蚀影响使用寿命。

2. 密封检查：每季度检查密封圈弹性，若发现密封圈老化、开裂或渗漏，及时更换同规格密封圈（更换时需清理密封槽内杂物，确保贴合紧密）。

五、适用场景：**匹配行业需求

六、选型建议：3 步快速匹配需求

1. 按公称尺寸选型：根据管道内径（圆形管道选 Φ 型号，方形管道选□型号）匹配拍门规格，确保流量与管道适配（如 DN400 管道选 Φ400 拍门）。

2. 按工况选材质：普通淡水、无腐蚀场景选 Q235 碳钢；弱腐蚀场景（如市政污水）选 Q235 碳钢 + 三元乙丙密封圈；强腐蚀场景（如海水、化工废水）选 304 不锈钢 + 氟橡胶密封圈。

3. 按安装方式确认细节：常规管道选法兰连接，需提供管道法兰的螺栓孔规格；高压钢管场景选焊接连接，需确认钢管外径与拍门底座适配尺寸。

七、执行标准：合规生产，品质保障

产品生产与验收全过程遵循以下国家 / 行业标准，确保性能达标、安全可靠：

• GB/T 3091-2015：低压流体输送用焊接钢管（钢制底座 / 阀板材质标准）

• GB/T 9119-2010：板式平焊钢制管法兰（法兰连接尺寸标准）

• GB/T 17241.6-2008：整体铸铁管法兰（适配管道连接）

• GB/T 9876-2008：给排水管道用橡胶密封件（密封圈材质与性能标准）

• GB 50268-2019：给水排水管道工程施工及验收规范（安装与验收标准）

• GB/Z 343-2008：热浸镀锌通用工艺（碳钢材质防腐标准）
