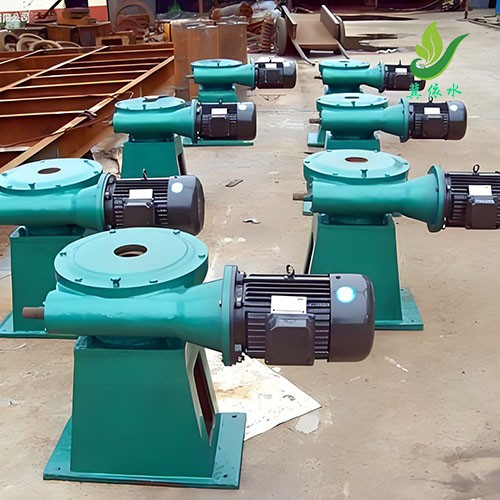

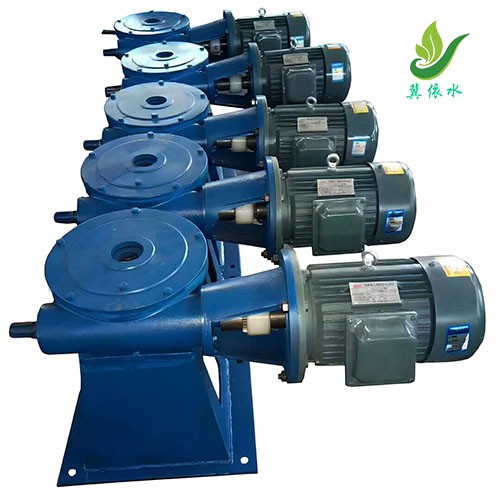

一、直联式螺杆启闭机概述QLZ直联式螺杆启闭机是一种专用于启闭有下压力要求的平面闸门的机械设备。用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接,螺杆上下移动以启闭闸门的机械,其结构上采用直联式设计,更加紧凑、启闭速度快、可靠性好、防破坏性强,且安装占地面积小、易操作、维护方便。该产品在水利工程、水电站
628元/台
碳钢,铸铁
螺杆启闭机
水电站,自来水厂,渠道,河道,水库,灌溉,水产养殖,化工,纺织,给排水工程,管道水利工程
QLZ直联式螺杆启闭机是一种专用于启闭有下压力要求的平面闸门的机械设备。用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接,螺杆上下移动以启闭闸门的机械,其结构上采用直联式设计,更加紧凑、启闭速度快、可靠性好、防破坏性强,且安装占地面积小、易操作、维护方便。该产品在水利工程、水电站、船闸等领域得到了广泛应用。
启闭速度快:该启闭机采用的传动机构效率高,实现了螺杆的快速上下运动,从而保证了闸门的快速启闭。这对于需要频繁启闭的闸门来说,无疑提高了工作效率。
结构紧凑:直联式设计,将电机、变速箱、蜗杆、蜗轮等关键部件紧密集成在一起,使得整机结构紧凑,占地面积小,便于安装和布置。
易操作、维护方便:QLZ直联式螺杆启闭机采用人性化设计,操作简单方便。同时,设备维护也相对简单,只需定期对关键部件进行检查和保养即可。
可靠性好:QLZ直联式螺杆启闭机在设计和制造过程中充分考虑了设备的可靠性和耐久性。采用甄选材料和先进工艺,确保设备在恶劣环境下仍能稳定运行。
防破坏性强:该启闭机具有一定的强制闸门下压力,能够有效抵抗外界冲击和破坏。同时,其过载缺相保护功能也能在设备超载或电源异常时自动切断电源,保护设备免受损坏。
过载缺相保护功能:当设备出现超载或电源缺相时,QLZ直联式螺杆启闭机会自动切断电源,保护设备免受损坏。这一功能大大提高了设备的安全性和可靠性。
电动与手动切换功能:该启闭机支持电动和手动两种操作方式。在电动模式下,动力由电机通过变速箱传递到蜗杆和蜗轮,带动螺母转动实现螺杆的上下运动;在手动模式下,摇把直接驱动蜗杆带动蜗轮、螺母转动实现螺杆及闸门的上下运动。这种切换功能使得设备在特殊情况下仍能正常工作。
手电互锁功能:该启闭机配备了手电互锁装置,在手动操作时能够自动切断电源,确保操作安全。同时,在电动操作时也能将手动部分与电动部分脱开,避免误操作。
适合启闭有下压力要求的各种平面闸门,比如:平面拱形铸铁闸门、平板铸铁闸门、平面钢制闸门等,具有一定的强制闸门下压力,常用于水库灌区河道堤坝,水力电站等工程项目上的启闭机,但是此种类型的螺杆启闭机不适宜长时间超载及长时间连续工作。
单吊点直联螺杆启闭机结构图及基础布置图
单吊点直联螺杆启闭机型号技术参数及安装尺寸参数表
型号/参数 | QLZ-50-SD | QLZ-80-SD | QLZ-100-SD | QLZ-120-SD | QLZ-150-SD | QLZ-200-SD | |
启门力KN | 50 | 80 | 100 | 120 | 150 | 200 | |
闭门力KN | 25 | 40 | 50 | 60 | 75 | 100 | |
启门高度m | 1.7 | 2 | 2.5 | 3.1 | 3.7 | 4.2 | |
螺杆 | 总长(m) | 3 | 3.5 | 4 | 4.5 | 5 | 6 |
直径(mm) | ϕ51 | ϕ70 | ϕ75 | ϕ80 | ϕ85 | ϕ90 | |
螺纹长(mm) | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | |
启门速度 | 电动(mm/min) | 230 | 200 | 209 | 209 | 200 | 200 |
手动(mm/r) | 0.48 | 0.4 | 0.52 | 0.52 | 0.5 | 0.5 | |
配套电机 | 型号 | Y100L-6 | Y112M-6 | Y112M-6 | Y112M-6 | Y132S-6 | Y132S-6 |
功率(KW) | 1.5 | 2.2 | 2.2 | 2.2 | 3 | 3 | |
主要技术参数 | L1 | 400 | 580 | 580 | 580 | 760 | 760 |
L2 | 328 | 480 | 480 | 480 | 630 | 630 | |
L3 | 328 | 330 | 330 | 330 | 370 | 370 | |
L4 | 400 | 420 | 420 | 420 | 470 | 470 | |
H | 623 | 674 | 674 | 674 | 820 | 820 | |
H1 | 55 | 65 | 65 | 65 | 80 | 80 | |
H2 | 200 | 200 | 200 | 200 | 230 | 230 | |
d | 30 | 40 | 40 | 40 | 50 | 50 | |
b | 30 | 40 | 40 | 40 | 50 | 50 | |
R | 200 | 300 | 300 | 300 | 300 | 300 | |
D1 | ϕ120 | ϕ130 | ϕ140 | ϕ140 | ϕ160 | ϕ170 | |
D2 | ϕ80 | ϕ80 | ϕ80 | ϕ80 | ϕ100 | ϕ100 | |
地脚螺栓mm | 4-M16×400 | 4-M16×400 | 4-M16×400 | 4-M16×500 | 4-M20×500 | 4-M20×500 |
说明:此系列启闭机也属于手电两用螺杆启闭机的一种
