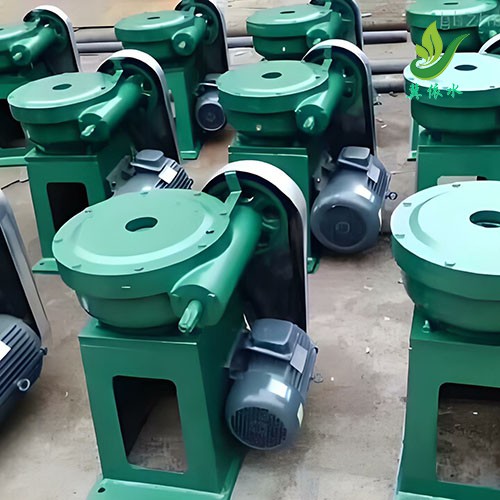

手电两用螺杆启闭机是一种既可以以电机为动力源来驱动启闭机启闭闸门,也可以以人力做为动力源来启闭闸门的水工启闭设备,多用来启闭各种平面闸门,比如平面钢制闸门、拱形闸门、滑动闸门、平板闸门等中小型闸门。一、手电两用螺杆启闭机特点1、为手电两用,可根据用户需要,配备电动装置,并配备手摇把2个供手动使用。2、采用
659元/套
碳钢,铸铁
螺杆启闭机
泵站,污水处理,水电站,自来水厂,渠道,河道,水库,灌溉,水产养殖,化工,纺织,给排水工程,管道水利工程
手电两用螺杆启闭机是一种既可以以电机为动力源来驱动启闭机启闭闸门,也可以以人力做为动力源来启闭闸门的水工启闭设备,多用来启闭各种平面闸门,比如平面钢制闸门、拱形闸门、滑动闸门、平板闸门等中小型闸门。
为手电两用,可根据用户需要,配备电动装置,并配备手摇把2个供手动使用。
采用蜗轮、蜗杆变速,螺母旋转,合螺杆作上下运动,带动闸门启闭。
设计生产执行标准为水利部DL/T5019-94《LQ型螺杆式启闭机技术重要条件》.各部零件执行国家标准。
既可以手动启闭闸门也可以电动启闭闸门操作更加灵活。
采用三级减速方式,用螺旋付传动,输出转距更大。
启闭机配套钢架克服土建不平整,以减少整机噪声及振动。
采用户外型长时工作制电机,防护等级>IP155。
行程控制机构采用十进制计数器原理,控制行程的误差0.5%。
转距保护控制是通过蜗杆产生轴向位移触动微动开关,来达到保护电器的原理。
螺杆的下端与闸门连接,螺杆的上端利用螺纹与承重螺母相扣合,当承重蛛母通过与其相连的齿轮或蜗轮被外力驱动而旋转时,它驱动螺杆作垂直的升降运动,从而启闭闸门。下面为大家介绍螺杆式手电两用启闭机:
在安装螺杆启闭机时一定要保持底座基础布置平面水平180°。
启机底座与基础布置平面的接触面积要达到90%以上。
螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。
将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。
对于安装启闭机,的基础稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。
在安装时根据闸门起吊中线,找正中使纵横向中线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
手电两用螺杆启闭机的启闭可采用电力启闭或人力启闭方式。
操作人员须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。
操作前,对启闭机进行各个仿方面的检查,各部位润滑情况是否良好,螺栓有无松动。电动启闭时检查电源线路是否接通,开关是否良好。
在手动操作前,应首先断开电源。
装上摇柄并置于手动位置,脱开电动传动装置,检查设置的闸门上下限位无误后,即可手摇启闭闸门至至预定开度位置。
手摇操作用力要均匀,不可时快时慢;闸门启闭到位后明显偏重,不应强行启闭,以免螺杆弯曲。
启闭完毕,取下摇柄,拨开离合器。
手电两用螺杆启闭机的应用非常广泛,比如可应用农田水利灌溉工程、水利水电工程、市政水利工程、水产养殖、河道治理等水利工程。
外壳:灰铸铁HT200
涡轮:球磨铸铁
蜗杆:45号钢
螺杆:45号钢/不锈钢/合金钢
减速器:铸铁/铝合金/钢
手电两用螺杆启闭机结构图及安装布置图
手电两用螺杆启闭机技术参数表
型号(T)参数 | QL-3 | QL-5 | QL-8 | QL-10 | QL-12 | QL-15 | QL-20 | QL-25 | QL-30 | QL-40 | QL-50 | |
启门力KN | 30 | 50 | 80 | 100 | 120 | 150 | 200 | 250 | 300 | 400 | 500 | |
闭门力KN | 15 | 25 | 40 | 50 | 60 | 75 | 100 | 125 | 150 | 200 | 250 | |
启门高度m | 2.5 | 3.5 | 4 | 4.5 | 4.5 | 5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
启门速度mm/min | 500 | 420 | 204 | 204 | 204 | 156 | 156 | 156 | 156 | 156 | 125 | |
螺杆 | 全长m | 3 | 4 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 | 6 | 6 |
扣长m | 2.5 | 3.5 | 4 | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 5.5 | 5.5 | |
直径mm | φ46 | φ51 | φ70 | φ75 | φ80 | φ85 | φ90 | φ95 | φ100 | φ115 | φ130 | |
配套电机 | 型号 | Y90L-4 | Y90L-4 | Y100L1-4 | Y132S-6 | Y132M1-6 | Y132M1-6 | Y132M2-6 | Y160M-6 | Y160L-8 | ||
功率 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | |||
基本数据(mm) | L | 560 | 650 | 700 | 805 | 850 | 910 | |||||
L1 | 370 | 450 | 550 | 610 | 760 | 1100 | ||||||
L2 | 270 | 330 | 400 | 510 | 600 | 860 | ||||||
L3 | 320 | 410 | 550 | 540 | 670 | 920 | ||||||
L4 | 220 | 250 | 300 | 380 | 480 | 750 | ||||||
L5 | 545 | 595 | 705 | 815 | 815 | 920 | ||||||
h | 560 | 650 | 690 | 840 | 950 | 1075 | ||||||
h1 | 475 | 556 | 582 | 705 | 800 | 890 | ||||||
h2 | 113 | 156 | 152 | 155 | 230 | 300 | ||||||
R | 200 | 200 | 260 | 300 | 300 | 300 | ||||||
D | φ255 | φ320 | φ420 | φ500 | 600 | 940 | ||||||
H | 40 | 45 | 60 | 60 | 65 | 70 | ||||||
H1 | 120 | 120 | 120 | 120 | 150 | 150 | ||||||
b | 36 | 42 | 63 | 6570 | 8090 | 110 | ||||||
d | φ23 | φ25 | φ35 | φ50 | φ50 | φ60 | ||||||
地脚螺栓 | 4-M12×220 | 4-M12×300 | 4-M16×400 | 4-M18×500 | 4-M18×500 | 4-M24×500 |
