循环齿耙清污机，目前在市场上常见的类型有XQ型、HG型、HQN型、GSHP型、FH型等，不同的类型应用场景及性能参数不同，依水水利小编将分别就不同类型的型号、性能参数及应用三个方面为大家说明，其中型号及性能参数会以表格和结构图的形式为您展示。
一、XQ型循环齿耙清污机
1、结构图
2、常见型号技术参数
| 号规格参数 | 功 率(kW) | 过水流量(m3/h) | 设备宽 | 井宽 | ||||||
| H (m) | 格栅间距（mm) | |||||||||
| 2.5 | 5 | 7.5 | 1 | 3 | 5 | 10 | 15 | B1(mm) | B(mm) | |
| XQ-300 | 0.37 | 0.37/0.55 | 150 | 300 | 450 | 460 | 460 | 300 | 350 | |
| XQ-400 | 170 | 340 | 420 | 510 | 540 | 400 | 450 | |||
| XQ-500 | 0.55 | 0.55 | 240 | 480 | 590 | 730 | 750 | 500 | 550 | |
| XQ-600 | 308 | 620 | 764 | 920 | 960 | 600 | 680 | |||
| XQ-700 | 0.55/0.75 | 360 | 720 | 930 | 1124 | 1160 | 700 | 780 | ||
| XO-800 | 0.75 | 0.75 | 440 | 880 | 1080 | 1330 | 1420 | 800 | 880 | |
| XQ-900 | 550 | 1024 | 1250 | 1450 | 1580 | 900 | 980 | |||
| XQ-1000 | 0.75/1.1 | 580 | 1150 | 1450 | 1760 | 1830 | 1000 | 1080 | ||
| XQ-1100 | 1.1 | 1.1 | 650 | 1310 | 1670 | 2000 | 2080 | 1100 | 1180 | |
| XQ-1200 | 1.1/1.5 | 1.5 | 710 | 1470 | 1750 | 2080 | 2250 | 1200 | 1280 | |
| XQ-1500 | 1.5 | 920 | 1840 | 2000 | 2250 | 2400 | 1500 | 1580 | ||
说明：表中的过水流量是在栅前水位h=1m，流速v=1m/s的前提下得出的；而功率则是在耙齿移动速度V=2m/min的情况下确定的。
3、应用场景
XQ循环齿耙清污机适用于多种场合，适用于高流量（过栅流速≥2米/秒）和深孔式取水口（深度≥20米）的场景，尤其在污水处理厂（站）中表现优异。能够更好地拦截污水中细小的漂浮物。常见于城市污水处理厂、工业废水处理站，在水库、湖泊、河流等水环境治理项目中也大显身手。同时，还用于自来水行业、电厂进水口，以及多个行业废水处理的前级筛分 。
二、HG型循环齿耙清污机

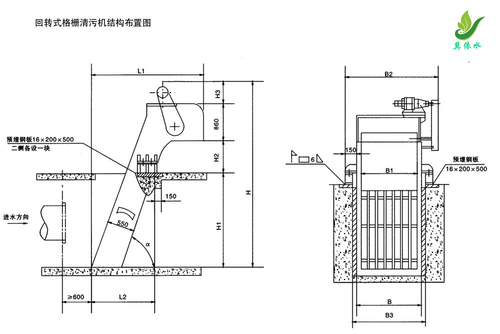

1、结构图
2、常见型号技术参数
| 型号 | HG-800 | HG-1000 | HG-1200 | HG-1400 | HG-1600 | HG-1800 | HG-2000 | HG-2200 | HG-2400 | HG-2600 | HG-2800 | HG-3000 |
| 电机功率(Kw) | 0.75-1.1 | 1.1-2.2 | 2.2-3.0 | |||||||||
| 安装角度(°) | 60°-85° | |||||||||||
| 设备宽(mm) | 800 | 1000 | 1200 | 1 400 | 1 600 | 1 800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| 有效栅宽B1(mm) | B1=B-160 | |||||||||||
| 设备总宽B2(mm) | 1150 | 1350 | 1550 | 1750 | 1950 | 2150 | 2350 | 2550 | 2750 | 2950 | 3150 | 3350 |
| 沟宽B3(mm) | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 | 2300 | 2500 | 2700 | 2900 | 3100 |
| 栅耙运送线速度 | 约3.8m/min | |||||||||||
| 设备安装总长L1(mm) | L1=L+H2ctga+250tgα /2+500 | |||||||||||
| 导流槽总长L2(mm) | L2=H1ctga+550/sina | |||||||||||
| 设备总高H(mm) | H=H1+H2+1480 | |||||||||||
| 沟深H1(mm) | 2500~12000(用户自定) | |||||||||||
| 地面至卸料口高度H2(mm) | 900~1500 | |||||||||||
过水流量表
| 型号 | HG-800 | HG-1000 | HG-1200 | HG-1400 | HG-1600 | HG-1800 | HG-2000 | HG-2200 | HG-2400 | HG-2600 | HG-2800 | HG-3000 |
| 栅前水深(m) | 1 | |||||||||||
| 过栅量速度(m/s) | 1 | |||||||||||
| 格栅间隙（mm) | 过水流量104m3/d | |||||||||||
| 10 | 2.6 | 3.39 | 4.18 | 4.97 | 5.76 | 6.55 | 7.34 | 8.13 | 8.92 | 9.71 | 11.29 | 12.11 |
| 20 | 3.47 | 4.5 | 5.52 | 6.63 | 7.57 | 8.68 | 9.74 | 10.8 | 11.84 | 12.89 | 15.06 | 16.21 |
| 30 | 3.78 | 5 | 6.15 | 7.45 | 8.52 | 9.78 | 10.93 | 12.15 | 13.33 | 14.51 | 16.85 | 18.21 |
| 40 | 4.1 | 5.36 | 6.62 | 7.89 | 9.15 | 10.42 | 11.68 | 12.94 | 14.21 | 15.47 | 17.98 | 19.46 |
| 50 | 4.26 | 5.6 | 6.9 | 8.28 | 9.47 | 10.85 | 12.23 | 13.5 | 14.8 | 16.18 | 18.7 | 20.21 |
| 60 | 4.4 | 5.78 | 7.1 | 8.52 | 9.94 | 11.17 | 12.55 | 13.87 | 15.25 | 16.57 | 19.4 | 20.86 |
| 70 | 4.47 | 5.8 | 7.29 | 8.83 | 10.05 | 11.43 | 12.82 | 14.15 | 15.58 | 16.94 | 19.75 | 21.3 |
| 80 | 4.54 | 5.99 | 7.45 | 8.94 | 10.8 | 11.55 | 13 | 14.52 | 15.79 | 17.24 | 20.1 | 21.63 |
| 90 | 4.6 | 6.09 | 7.65 | 9.12 | 10.11 | 11.79 | 13.85 | 14.95 | 16.4 | 17.26 | 20.3 | 21.9 |
| 100 | 4.65 | 6.15 | 7.75 | 9.35 | 10.94 | 12.15 | 14.1 | 15.68 | 17.1 | 18.25 | 20.57 | 22.15 |
3、应用场景
该型号以连续自动清污为核心功能，间隙*小可达2毫米，是大中型给排水工程设施中水源进口处预处理的理想设备，广泛应用于污水处理厂、 排污泵站、工业废水等的进水中杂物的清除，达到减轻后续工序负荷的目的。
三、HQN型循环齿耙清污机

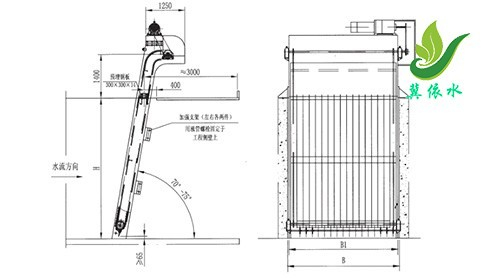

1、结构图
2、常见型号技术参数
| 型号 | HQN-1xH | HQN-1.5xH | HQN-2xH | HON-2.5xH | HON-3xH | HON-3.5xH | HQN-4xH |
| 设备宽度B1(m) | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
| 电机功率(Kw) | 2.2～4 | ||||||
| 栅叶间距(mm) | 30-100(按用户要求制造) | ||||||
| 安装角度(α) | 70°-75°(按用户要求制造) | ||||||
| 过水口宽B(m) | B1+0.06 | B1+0.08 | |||||
| 水头高度H(m) | 用户提供(*高水位，m)H≤7m | ||||||
3、应用场景
也属于回转式清污机的一种多应用于城市污水处理厂、自来水厂、城市供排水系统、泵站、工业水处理、电厂进水口等场合。它能有效阻拦并清除水中漂浮物，为后续工序正常运行提供保障，在各类水处理环节中发挥着重要作用。
四、GSHP型循环齿耙清污机

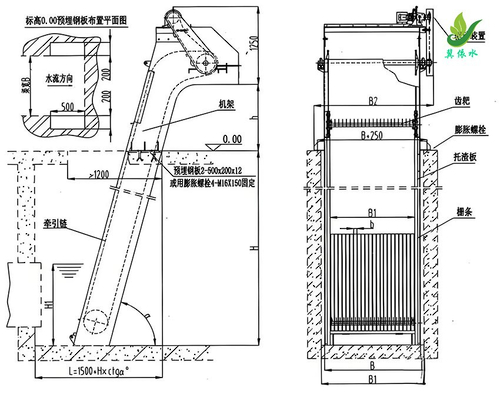

1、结构图
2、型号技术参数
| 参数 | 规格型号 | |||||||||||
| GSHP -800 | GSHP -1000 | GSHP -1200 | GSHP -1400 | GSHP -1600 | GSHP -1800 | GSHP -2000 | GSHP -2200 | GSHP -2400 | GSHP -2600 | GSHP -2800 | GSHP -3000 | |
| 栅渠宽度B1（mm） | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| 设备宽度B（mm） | 700 | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 | 2300 | 2500 | 2700 | 2900 |
| 耙齿净距b（mm） | 10、15、20、30、40、50、60、80、100 | |||||||||||
| 耙齿移动速度 | 3m/min | |||||||||||
| 电机功率（kW） | 0.75-1.1 | 1.1-2.2 | 2.2-3 | |||||||||
| 安装角度α | 60°、65°、70°、75°、80°（订货时未注明则按75°） | |||||||||||
| 渠深H（mm） | 3000-10000 | |||||||||||
| 排渣高度h（mm） | 400-1200（订货时未注明则按800） | |||||||||||
3、应用
GSHP型回转耙式格栅清污机能够拦截污水中较大杂质、漂浮物和悬浮物，如树枝、塑料瓶、包装袋等，减轻后续处理工序的负荷，保障处理流程的稳定运行。在自来水厂，GSHP型回转耙式格栅清污机可去除原水中的树叶、藻类、泥沙等杂物，为后续的净化处理提供良好的前置条件，确保供水质量。在雨水泵站，GSHP型回转耙式格栅清污机能有效拦截雨水携带的垃圾、树枝等，避免其进入排水系统造成堵塞，保障排水顺畅。
五、FH型循环齿耙清污机

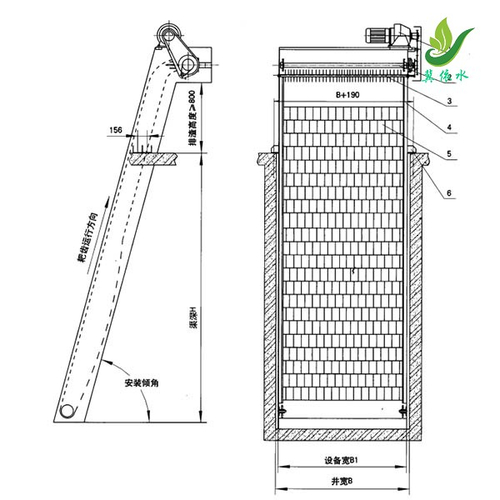

1、结构图
2、型号技术参数
| 参数型号 | 功率 | 过水流量（m3/h) | 设备宽B1 (mm) | 井宽B (mm) | ||||
| 池深H(m)2.5、5、7.5 | 间隙（mm）：1、3、5、10、15、 | |||||||
| FH-300 | 0.37kW | 150 | 300 | 450 | 460 | 460 | 300 | 350 |
| FH-400 | 170 | 340 | 420 | 540 | 540 | 400 | 500 | |
| FH-500 | 0.55kW | 240 | 620 | 590 | 960 | 750 | 500 | 600 |
| FH-600 | 308 | 720 | 764 | 1160 | 960 | 600 | 700 | |
| FH-700 | 360 | 880 | 930 | 1420 | 1160 | 700 | 800 | |
| FH-800 | 0.75kW | 440 | 1024 | 764 | 1580 | 1620 | 800 | 900 |
| FH-900 | 550 | 1160 | 930 | 1830 | 1580 | 900 | 1000 | |
| FH-1000 | 1.1kW | 580 | 1310 | 764 | 2080 | 1830 | 1000 | 1100 |
| FH-1100 | 650 | 1470 | 930 | 2250 | 2080 | 1100 | 1200 | |
| FH-1200 | 1.5kW | 710 | 1866 | 1750 | 2400 | 2250 | 1200 | 1300 |
| FH-1500 | 920 | 1840 | 2000 | 2250 | 2400 | 1500 | 1600 | |
3、应用
- 水处理领域适用于城市污水处理厂、自来水厂、电厂进水口等场景，可连续自动清除污水中的纤维、悬浮物等杂质，避免堵塞水泵或管道。
- 工业领域广泛应用于纺织、食品加工、造纸、皮革等行业生产工艺中，作为前级筛分设备，减少杂质对生产设备的影响。
