用于单向水流的管道或出水口结构简单,工作可靠,不需人力操作配有标准法兰,可与各种管道连接使用,逆水方向承压能力≤0.1Mpa,采用铸铁铸造加工而成。一、结构组件及工作原理铸铁拍门由阀座、阀板、密土封圈、铰链四部分构成,YPM圆形铸铁拍门工作原理是利用水源压力来控制启闭。当管道内部的水压大于外侧压力时,拍门开启
328元/套
铸铁
普通闸门,铸铁拍门
泵站,渠道,水库,给排水工程
用于单向水流的管道或出水口结构简单,工作可靠,不需人力操作配有标准法兰,可与各种管道连接使用,逆水方向承压能力≤0.1Mpa,采用铸铁铸造加工而成。

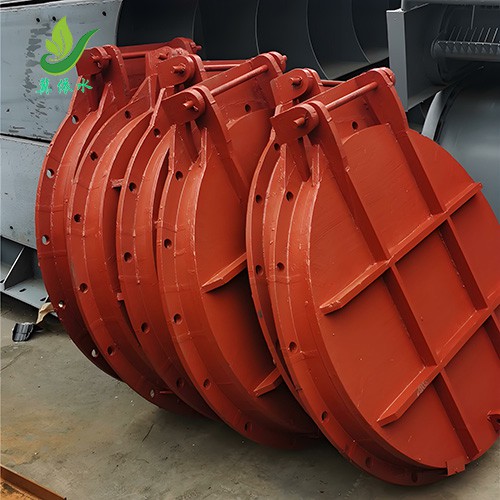

铸铁拍门由阀座、阀板、密土封圈、铰链四部分构成,YPM圆形铸铁拍门工作原理是利用水源压力来控制启闭。当管道内部的水压大于外侧压力时,拍门开启;当外部水压高于内部水压时,拍门门关闭,从而有效防止水流倒灌。
YPM型拍门结构简单,工作可靠,不需要用人力操作。 启闭力来自水源压力,当拍门内的水压大于拍门外侧压力则开启,反之则关闭
铸铁圆拍门由高强度铸铁材料制成,具有耐腐蚀、耐磨损、抗压强度高等特点。 其设计结构紧凑,操作简便,能够有效地控制水流,确保水利工程的正常运行
配用标准法兰(CB4216-84PN0.25Mpa)可与各种管道连接使用,也可与预埋件连接固 定。
逆向承受水头不超过8m,橡胶软止水密封,效果好,耐冲击
铸铁结构,加装配重块,可调节工作水位。
拍门中线与流道中线允许偏差不应大于3.0 mm
拍门四周应留有400 mm的安装空间,拍门出口下方做成1:5的斜坡。
拍门安装的配件:螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢;
密封件采用橡胶或橡胶垫片
适用于各种给排水及污水处理工程中的各种管道,水泵的出水管,泵站的出流井和水渠中作溢流,止回作用,也可用于各种竖井井盖,仅用于单向水流的圆形出口。
圆形铸铁拍门YPM安装布置结构图
型号尺寸(mm) | DN300 | DN350 | DN400 | DN500 | DN700 | DN800 | DN1000 | DN1200 | DN1400 | DN1500 |
D1 | 325 | 380 | 430 | 530 | 730 | 830 | 1030 | 1240 | 1440 | 1540 |
D2 | 395 | 445 | 495 | 600 | 810 | 920 | 1120 | 1340 | 1560 | 1660 |
D3 | 435 | 485 | 535 | 640 | 860 | 975 | 1175 | 1400 | 1620 | 1720 |
L | 80 | 90 | 100 | 130 | 60-180 | 70-210 | 80-260 | 120-320 | 140-340 | 160-360 |
H | 223 | 249 | 293 | 345 | 460 | 510 | 610 | 710 | 840 | 940 |
n-d | 5-ф13 | 5-ф13 | 5-ф13 | 9-ф17 | 9-ф17 | 9-ф17 | 11-ф17 | 11-ф17 | 13-ф17 | 13-ф17 |
重量(kg) | 255 | 300 | 350 | 460 | 620 | 690 | 850 | 1020 | 1180 | 1270 |
说明:本闸门的安装形式还可分为墙管式和法兰式进行安装。
